Переход с прямоугольного сечения на круглое сечение

Артикул: 1223

Cрок поставки : 24 ноября

Переход с прямоугольного сечения на круглое сечение

Артикул: 1223

Cрок поставки : 24 ноября

Характеристики:

Длина переходов может быть любой, но существуют рекомендации по длине переходов:

L = 300 мм, если периметр перехода составляет до 2500 мм;
L = 500 мм, если периметр перехода составляет более 2500 мм.

Материал и толщина материала используемые для изготовления:

сталь оцинкованная от 0,5 до 1,2 мм.
сталь нержавеющая от 0,5 до 1,2 мм.

Тип соединения:

на фланцах из шины и уголка
на фланцах из сварного уголка

Материал для фланцев:

шина №20 + уголок 20(65); 20(95)
шина №30 + уголок 30 (105)
сварной уголок 25х25х4; 32х32х4; 40х40х4; 50х50х5

Электронная почта для заявок: 89043950607@yandex.ru

Характеристики:

Длина переходов может быть любой, но существуют рекомендации по длине переходов:

L = 300 мм, если периметр перехода составляет до 2500 мм;
L = 500 мм, если периметр перехода составляет более 2500 мм.

Материал и толщина материала используемые для изготовления:

сталь оцинкованная от 0,5 до 1,2 мм.
сталь нержавеющая от 0,5 до 1,2 мм.

Тип соединения:

на фланцах из шины и уголка
на фланцах из сварного уголка

Материал для фланцев:

шина №20 + уголок 20(65); 20(95)
шина №30 + уголок 30 (105)
сварной уголок 25х25х4; 32х32х4; 40х40х4; 50х50х5

Электронная почта для заявок: 89043950607@yandex.ru

Описание

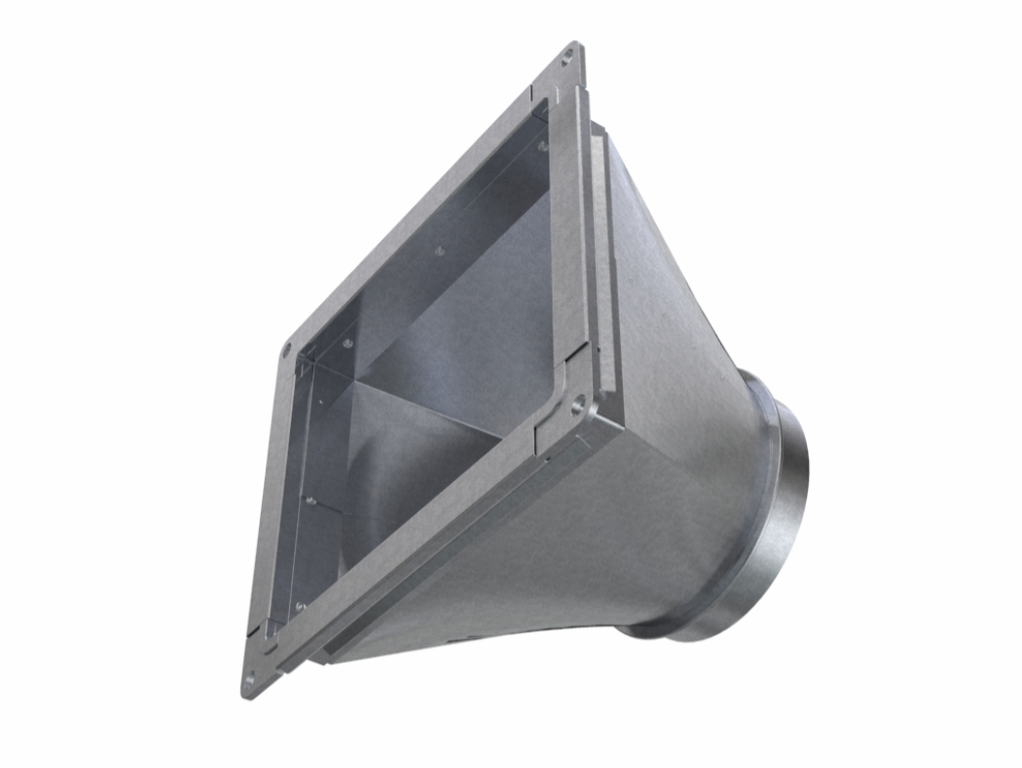

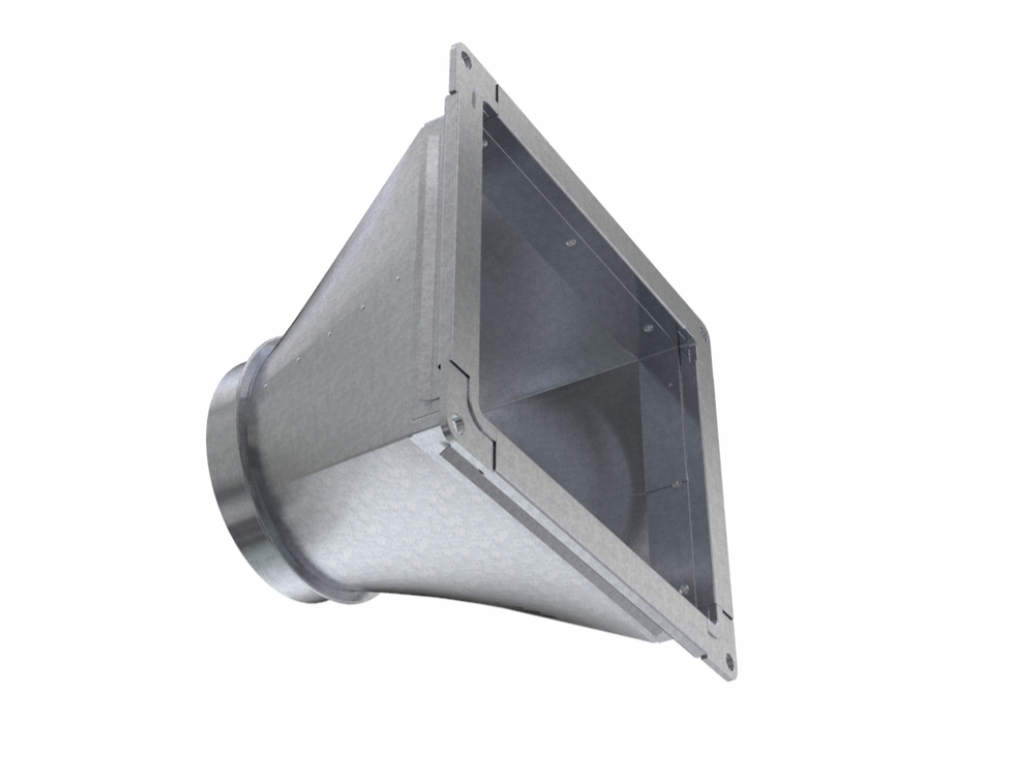

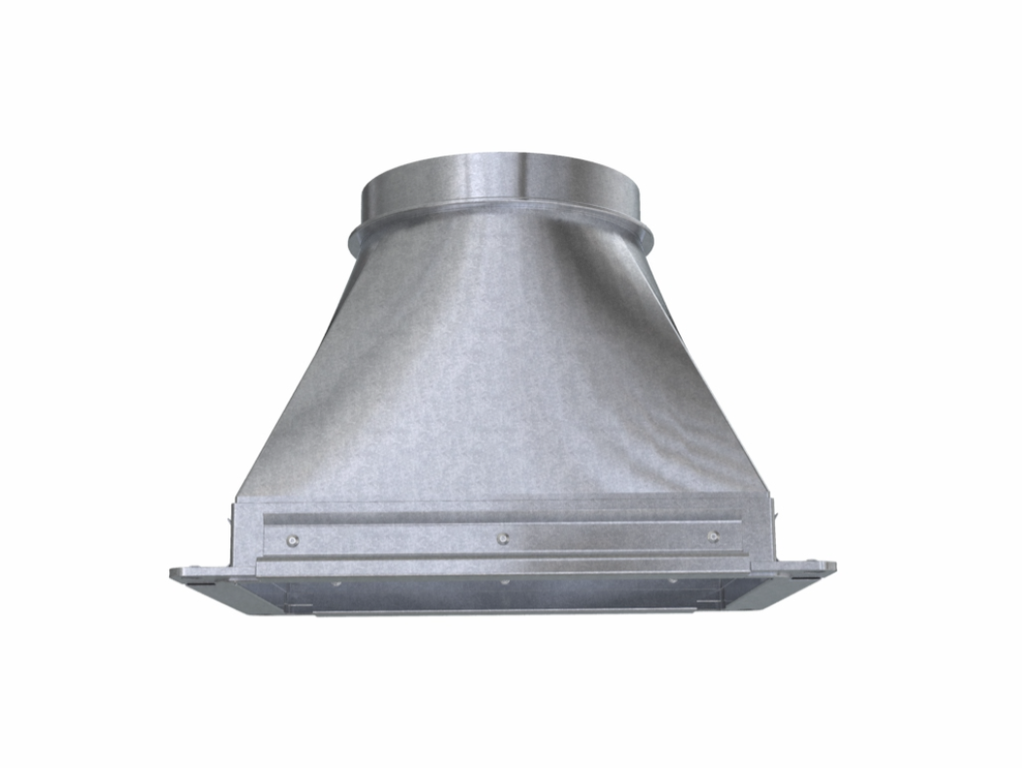

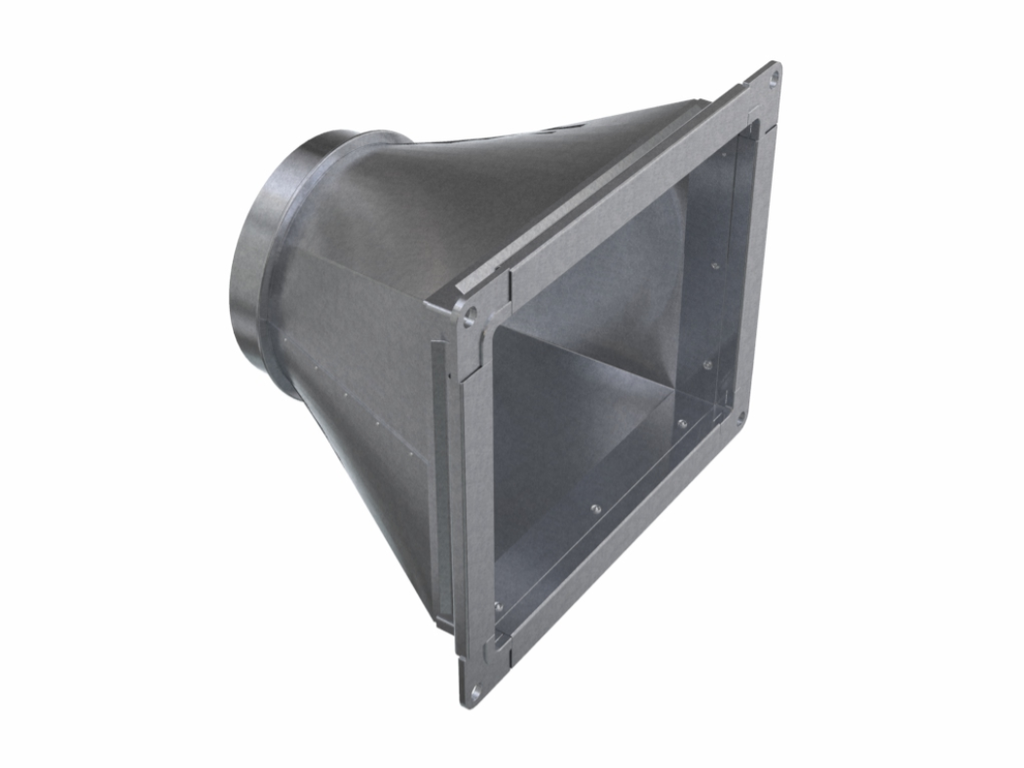

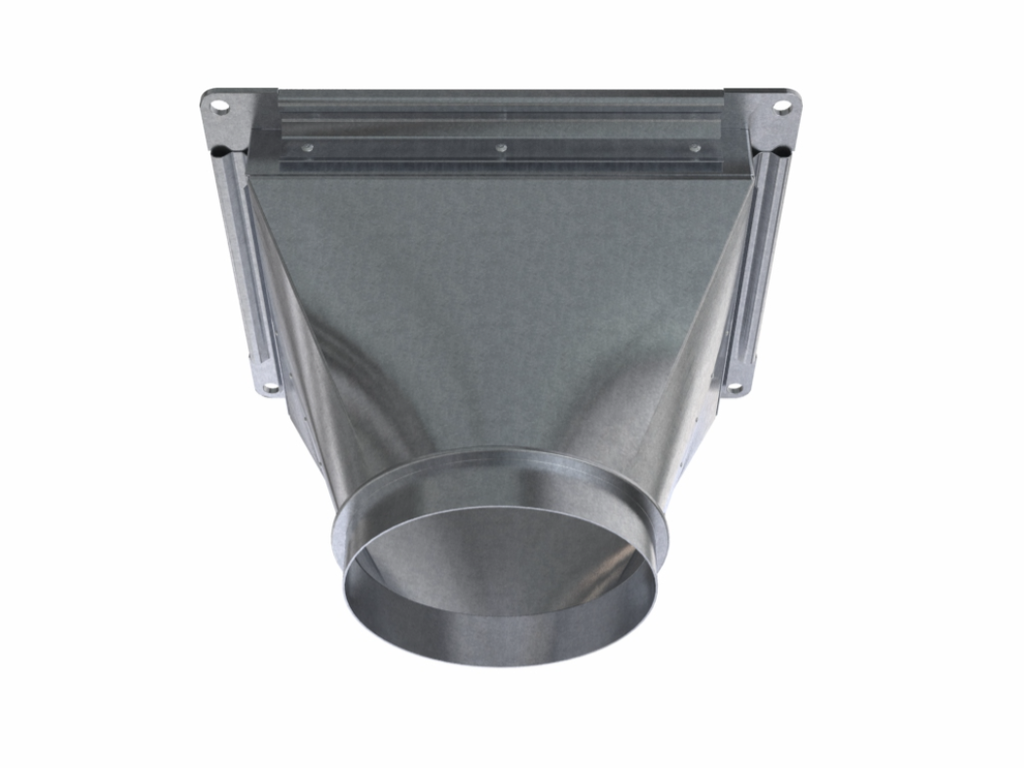

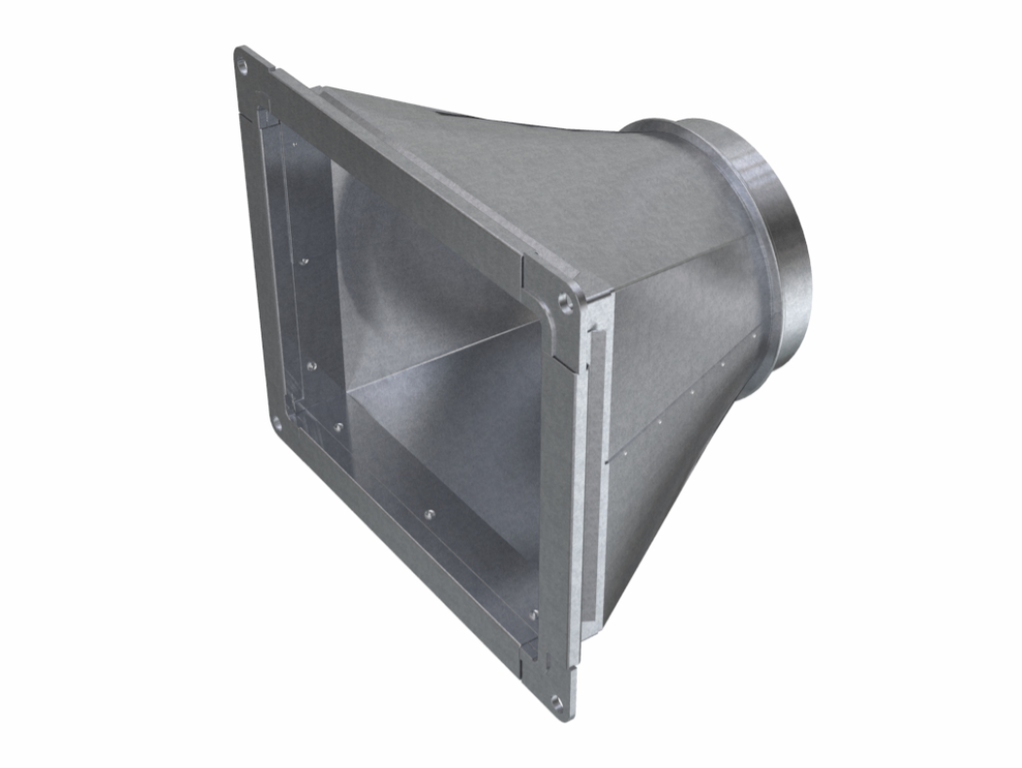

Переходы с прямоугольного сечения на круглое сечение для систем воздуховодов предназначены для перехода системы с прямоугольного сечения воздуховода на круглое сечение. Переходы с прямоугольного сечения на круглое сечение позволяют компоновать в одной системе разные сечения.

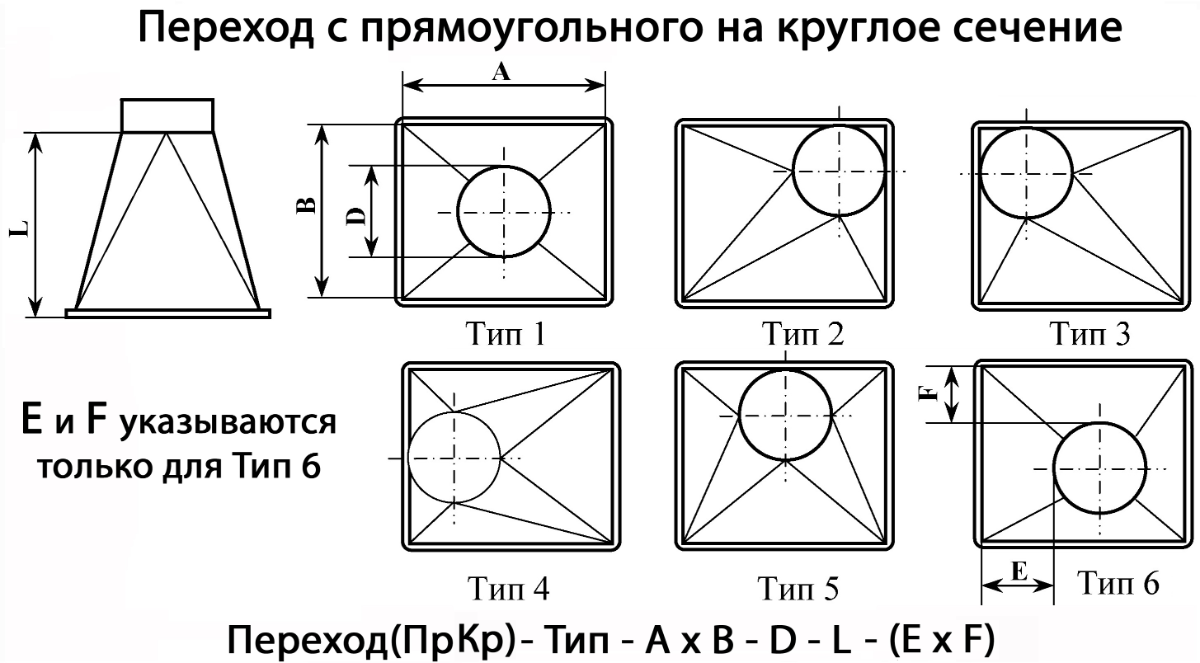

Модельный ряд и технические характеристики

Сечение AxB, мм	Диаметр D, мм	L, мм	t, мм	S, м2	М, кг

100х100	100	300	0,50	0,13	0,6
150х100	100	300	0,50	0,15	0,7
	125	300	0,50	0,16	0,8
	160	300	0,50	0,19	0,9
150х150	100	300	0,50	0,17	0,8
	125	300	0,50	0,18	0,9
	160	300	0,50	0,20	1,0
	200	300	0,50	0,23	1,1
200х100	100	300	0,50	0,17	0,8
	125	300	0,50	0,18	0,9
	160	300	0,50	0,20	1,0
200х100	200	300	0,50	0,23	1,1
200х150	100	300	0,50	0,18	0,9
	125	300	0,50	0,20	0,9
	160	300	0,50	0,22	1,0
	200	300	0,50	0,25	1,2
200х200	100	300	0,50	0,20	0,9
	125	300	0,50	0,22	1,0
	160	300	0,50	0,24	1,1
	200	300	0,50	0,26	1,2
	250	300	0,50	0,29	1,4
	315	300	0,50	0,34	1,6
250х150	125	300	0,50	0,22	1,0
	160	300	0,50	0,24	1,1
	200	300	0,50	0,26	1,2
	250	300	0,50	0,29	1,4
250х200	160	300	0,50	0,25	1,2
	200	300	0,50	0,28	1,3
	250	300	0,50	0,31	1,5
	315	300	0,50	0,36	1,7
250х250	160	300	0,50	0,27	1,3
	200	300	0,50	0,30	1,4
	250	300	0,50	0,33	1,5
	315	300	0,50	0,37	1,8
300х150	125	300	0,50	0,23	1,1
	160	300	0,50	0,26	1,2
	200	300	0,50	0,28	1,3
	250	300	0,50	0,31	1,5
300х200	160	300	0,50	0,27	1,3
	200	300	0,50	0,30	1,4
	250	300	0,50	0,33	1,5
	315	300	0,50	0,37	1,8
	400	300	0,50	0,44	2,9
300х250	200	300	0,50	0,31	1,5
	250	300	0,50	0,34	1,6
	315	300	0,50	0,39	1,8
400х200	160	300	0,50	0,31	1,5
	200	300	0,50	0,34	1,6
	250	300	0,50	0,36	1,7
	315	300	0,50	0,41	1,9
400х250	250	300	0,50	0,38	1,8
	315	300	0,50	0,43	2,0
	400	300	0,70	0,48	2,3
400х300	200	300	0,50	0,37	1,8
400х300	250	300	0,50	0,40	1,9
	315	300	0,50	0,44	2,1
	400	300	0,70	0,50	3,3
500х200	200	300	0,50	0,38	2,5
	250	300	0,50	0,41	1,9
	315	300	0,50	0,45	2,1
	400	300	0,70	0,51	2,4
500х250	200	300	0,50	0,40	1,9
	250	300	0,50	0,42	2,0
	315	300	0,50	0,47	2,2
500х300	200	300	0,50	0,42	2,0
	250	300	0,50	0,44	2,1
	315	300	0,50	0,48	2,3
	400	300	0,70	0,53	3,0
600х300	250	300	0,70	0,49	3,2
	315	300	0,70	0,53	3,5
	400	300	0,70	0,58	3,8
	450	300	0,70	0,64	4,2
	500	300	0,70	0,67	4,4
600х400	315	300	0,70	0,57	3,8
	400	300	0,70	0,61	4,1
	500	300	0,70	0,70	4,6
700х300	250	300	0,70	0,54	3,6
	315	300	0,70	0,58	3,8
	400	300	0,70	0,63	4,1
	500	300	0,70	0,72	4,7
	630	300	0,70	0,83	5,5
800х500	400	300	0,70	0,77	5,1
	500	300	0,70	0,84	5,6
	630	300	0,70	0,93	6,1
	710	300	0,70	0,98	6,5
	800	300	0,70	1,05	7,0
1000х500	400	300	0,70	0,91	6,0
	500	300	0,70	0,98	6,5
	630	300	0,70	1,05	6,9
	710	300	0,70	1,10	7,3
	800	300	0,70	1,16	7,7
1200х500	500	500	0,90	1,55	13,2
	630	500	0,90	1,68	14,2
	710	500	0,90	1,75	14,8
1200х800	1000	800	0,90	3,32	28,1
	1120	800	0,90	3,51	29,7
	1250	800	0,90	3,73	31,6

Также изготавливаем изделия нестандартных размеров!
