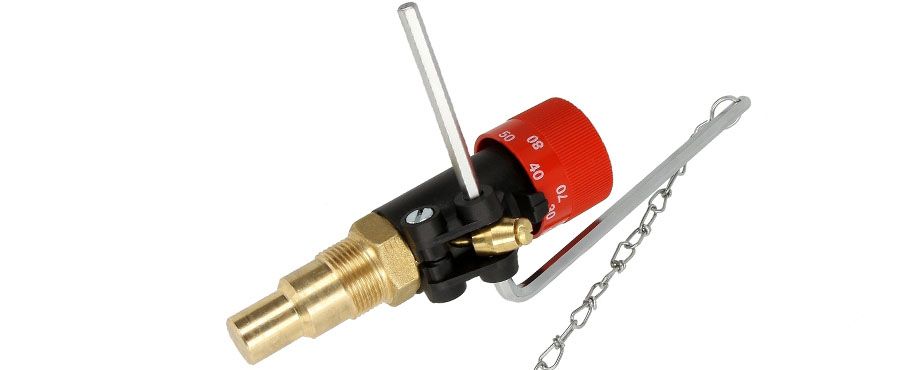

Регулятор тяги Honeywell FR 124

Особенности:

• Конструкция протестирована на соответствие DIN 3440 (Test No. FR 108701)
• Возможно устанавливать как вертикально так и горизонтально
• 120 мм рычаг установлен в стандартной комплектации
• Компактная конструкция

Основные параметры:

• Диапазон устанавливаемой температуры 30–90°C (86–194°F)
• Максимально допустимая температура сенсора 115°C (239°F)
• Присоединительная резьба G 3/4"
• Длинна цепи 1 м

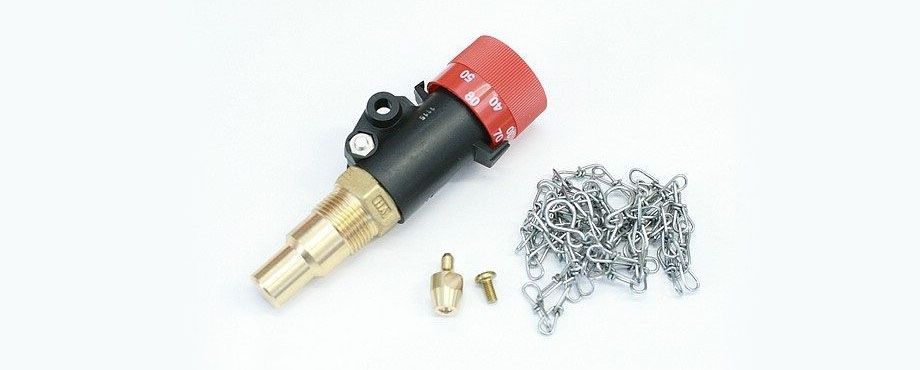

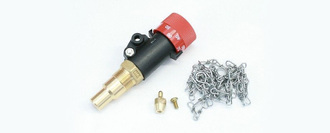

Регулятор тяги состоит из следующих частей::

• Корпус
• Ручка регулятора
• Сенсор
• Рычаг
• Цепь
• Восковой термостат
• Возвратная пружина

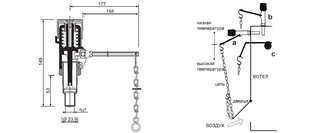

• Установка регулятора тяги FR124




  1. Регулятор тяги FR 124 регулирует поступающий в топку поток воздуха. С его помощью, путем открывания и закрывания заслонки подачи воздуха твердотопливного котла, поддерживается желаемая температура поступающей в систему воды.

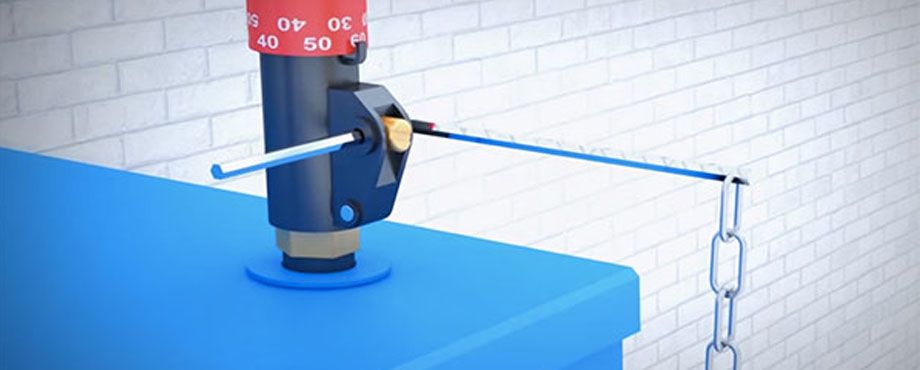

  2. Крышка подачи воздуха вставляется в отверстие подачи воздуха, которая находится на верху корпуса котла. Крышку необходимо вставить таким образом, чтобы к ней прикрепленный держатель (стойка) находился к центру верха котла.

  3. Рычаг регулятора тяги цепочкой соединяется с держателем крышки подачи воздуха. Излишнюю длину цепочки, чтобы позднее не мешала, рекомендуется (оставив пару запасных петель) обрезать.

  4. Когда вода в котле нагревается до 70°С, крышка отверстия подачи воздуха закрывается, регулятор тяги устанавливается на 70°С значение. Цепочка перевешивается таким образом, чтобы была натянута, однако крышка подачи воздуха приоткрыта на 1-2 мм или закрыта. После понижения температуры воды в котле, регулятор тяги автоматически открывает заслонку подачи воздуха. Когда температура достигает 70°С или незначительно превышает упомянутое значение, регулятор автоматически закрывает заслонку. Таким образом поддерживается заданная рабочая температура в котле. В случае отсоединения цепочки или заметив несоответствие заданной температуры с температурой котла, регулятор тяги заново устанавливается в вышеописанном порядке.
